Pneumatické manipulátory MV Technik zajišťují beztížnou manipulaci s břemeny od jednotek kilogramů po cca 500 kg přímo na výrobní lince. Díky pneumatickému pohonu v ose Z — nahoru a dolů — obsluha ovládá zvedání intuitivním madlem nebo joystickem s minimální fyzickou námahou. Polohování v horizontální rovině je ruční, čímž zařízení kombinuje přesnost lidské práce s odstraněním fyzické zátěže.
Základní informace
01
Typy uchopovacích hlav

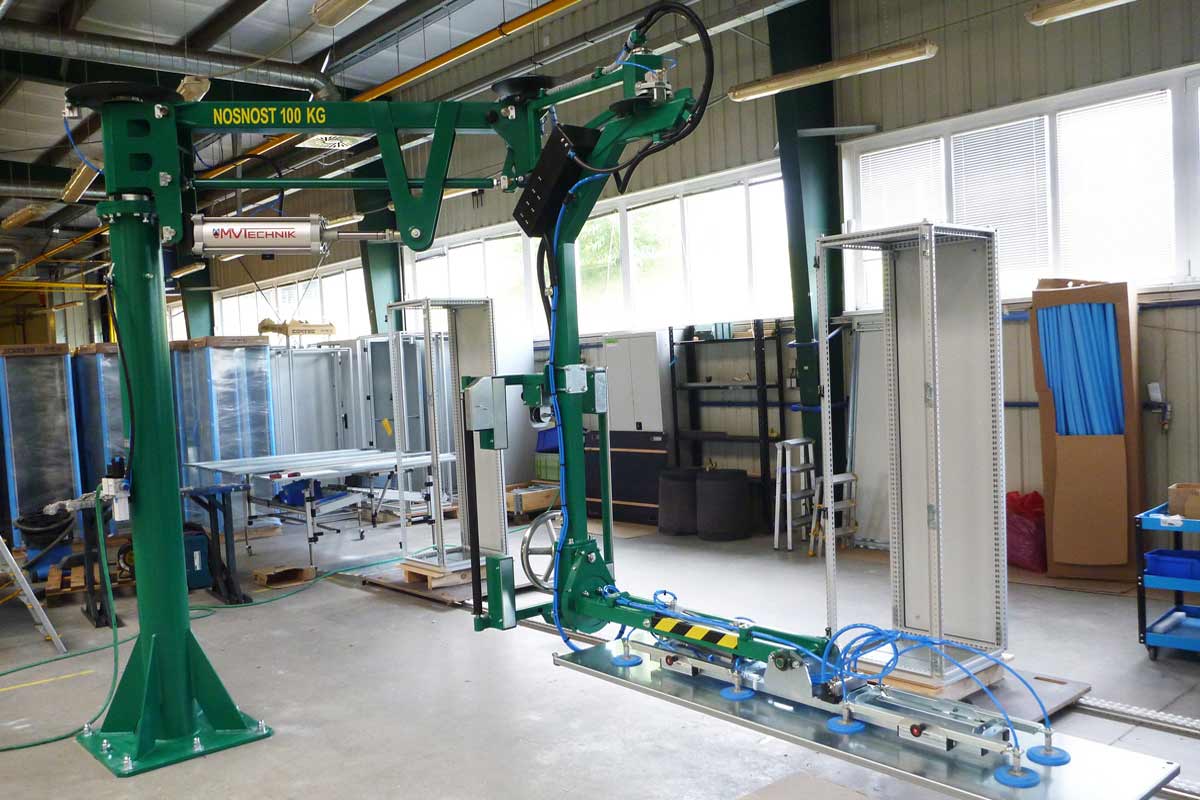

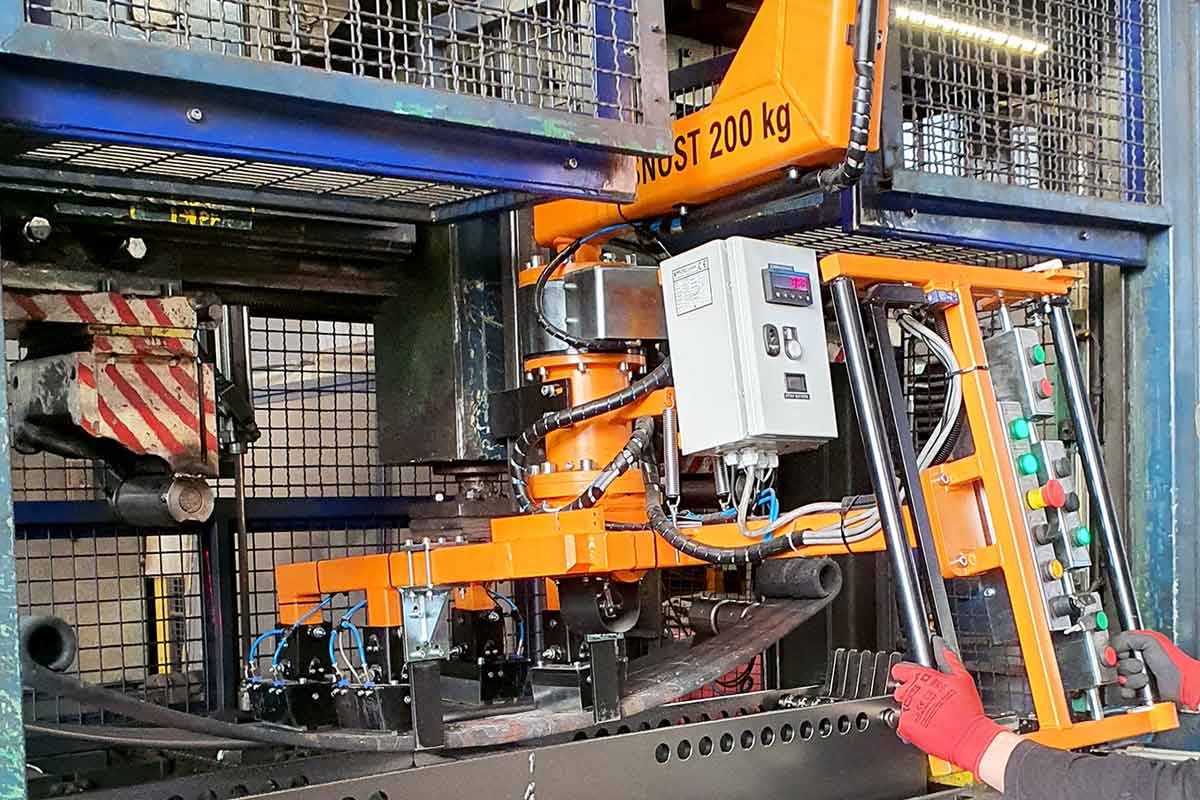

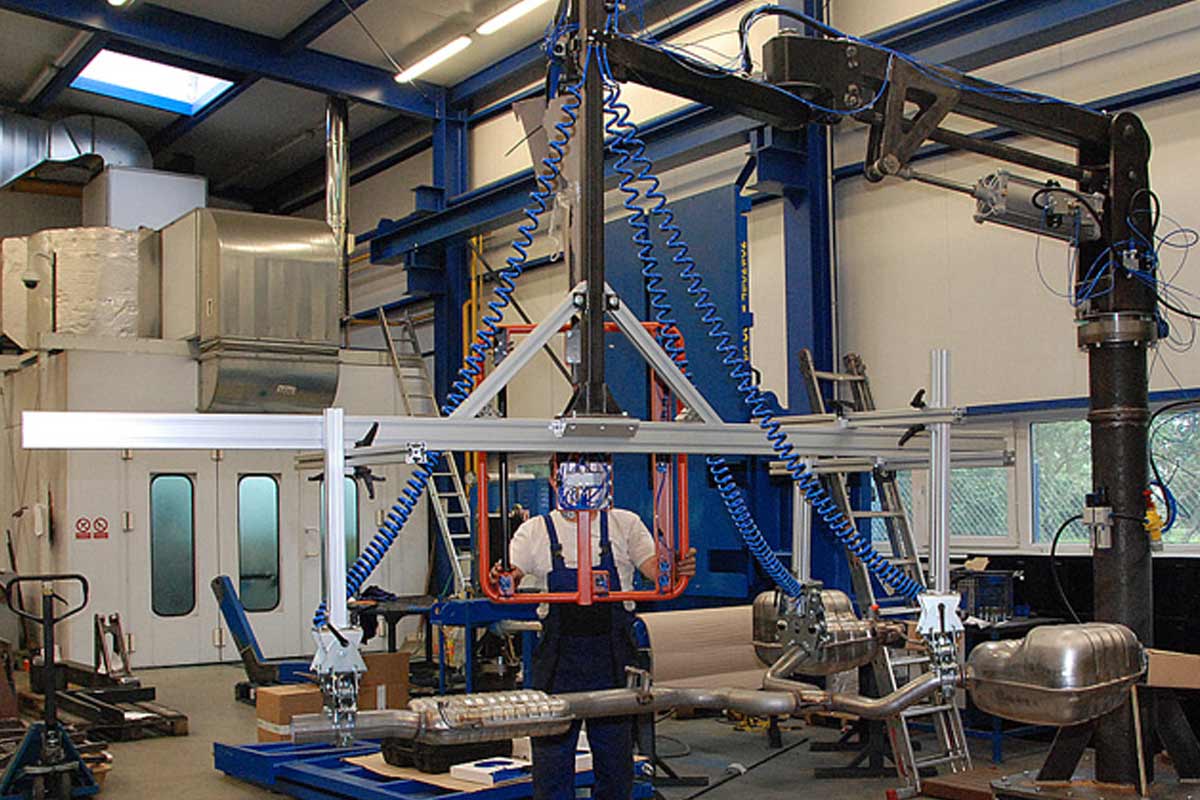

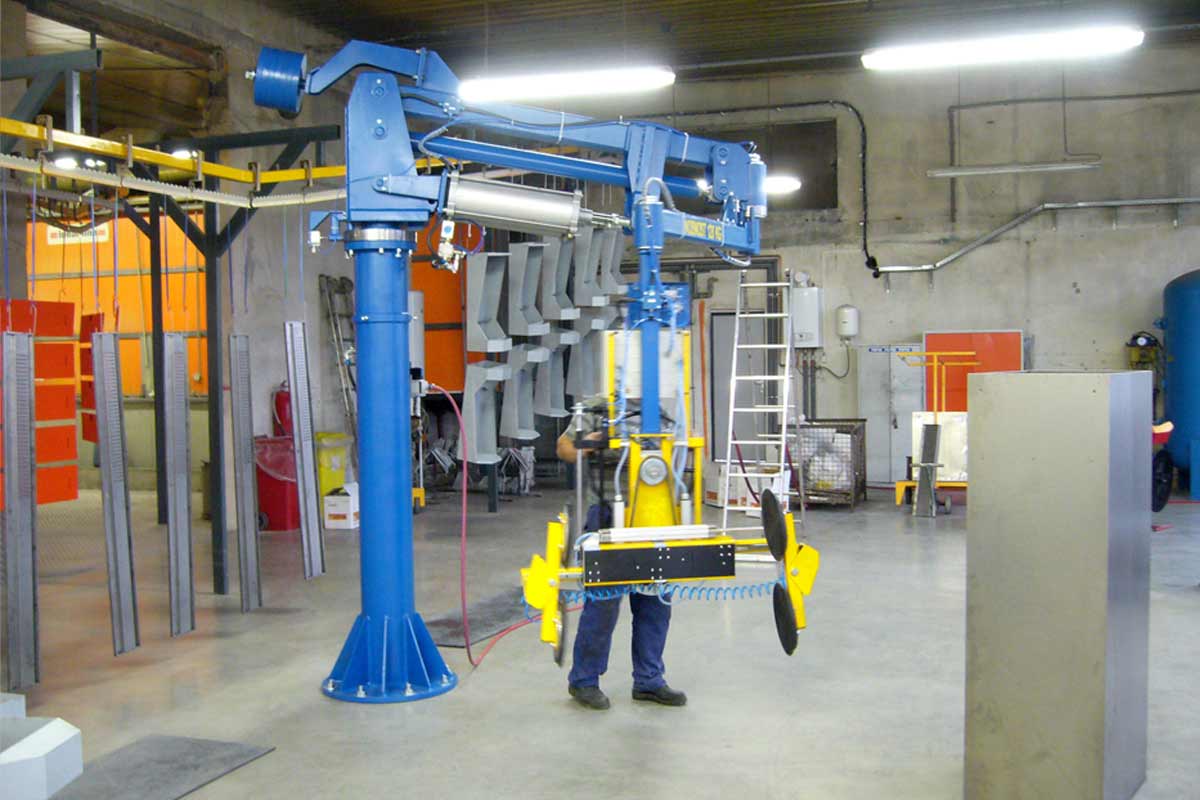

Každý manipulátor je zakončen uchopovací hlavou navrženou přesně pro manipulovaný výrobek. Dodáváme hlavy s vakuovými přísavkami pro skla, panely a tenkostěnné materiály, elektromagnety pro ocelové součásti s nosností až 200 kg a vyložením ramene až 4 000 mm, přestavitelné mechanické uchopovače pro tvarově složité díly jako výfuky nebo karosářské komponenty a polohovatelné hlavy umožňující otočení břemene o 90° během přesunu. Manipulátory lze uchytit ke stropu, stěně nebo sloupu — konzolové i portálové provedení.
02
Oblasti použití

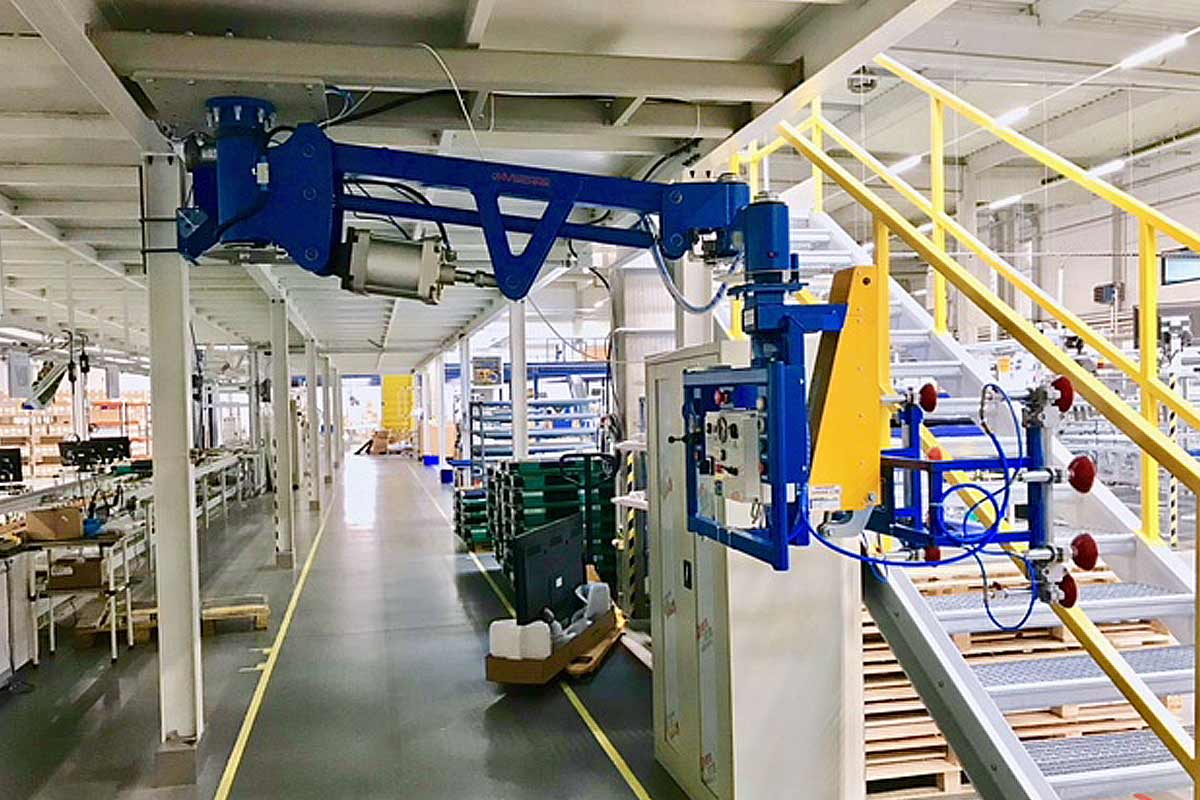

Pneumatické manipulátory jsou ideální pro opakovanou manipulaci ve výrobních linkách s vysokým taktem, kde je fyzická zátěž obsluhy nepřijatelná. Typická uplatnění zahrnují automotive — manipulace s karosářskými díly, skly a panely, elektroniku a spotřební elektroniku — přesun obrazovek a displejů, strojírenství — polohování obrobků a odlitků a potravinářství v nerezovém provedení.
03
Proč MV Technik
Každý pneumatický manipulátor navrhujeme na míru konkrétní aplikaci — typ břemene, hmotnost, tvar, požadovaný úhel polohování i zástavbové podmínky. Zařízení dodáváme s kompletní dokumentací a zaškolením obsluhy. Zajišťujeme pozáruční servis a dodávky náhradních dílů.
Časté dotazy
Jaká je maximální nosnost pneumatického manipulátoru?
Pneumatické manipulátory MV Technik se vyrábějí v nosnostech od jednotek kilogramů až po 500 kg. Standardní řada pokrývá nosnosti 10, 25, 50, 100 a 200 kg. Pro vyšší nosnosti doporučujeme stacionární nebo jeřábový manipulátor. Přesnou nosnost a provedení manipulátoru vždy určujeme podle hmotnosti břemene včetně uchopovacího zařízení a způsobu manipulace.
Jaký zdroj vzduchu manipulátor potřebuje?
Manipulátor vyžaduje přívod stlačeného vzduchu o tlaku 6–8 bar, což splňuje většina průmyslových rozvodů. Spotřeba vzduchu závisí na frekvenci manipulace a velikosti zdvihacího válce — při návrhu vám poskytneme přesné hodnoty. Pokud rozvod vzduchu ve vašem provozu není k dispozici, lze instalovat kompaktní kompresor přímo u pracoviště.
Lze manipulátor vybavit přísavkami pro manipulaci se sklem nebo plechy?
Ano — vakuové přísavky jsou jednou z nejčastějších variant uchopovacích hlav. Navrhujeme je pro sklo, plech, deskový materiál, solární panely i jiné hladké nebo lehce porézní povrchy. Zdroj vakua může být externí nebo integrovaný ejektor. Speciální provedení hlavy navrhujeme na míru podle tvaru a hmotnosti konkrétního břemene. U problematických materiálů nebo za účelem zvýšení bezpečnosti lze použít i kombinované řešení s jiným typech uchopení (zajištění) břemena
Jak dlouho trvá výroba a dodání manipulátoru?
Standardní dodací lhůta se pohybuje mezi 8 a 14 týdny od závazného potvrzení objednávky a schválení výkresové dokumentace. Přesný termín závisí na složitosti uchopovací hlavy a aktuální vytíženosti výroby. Součástí dodávky je montáž, oživení a zaškolení obsluhy přímo ve vašem provozu.
Je manipulátor bezpečný při výpadku tlaku vzduchu?
Ano. Zdvihací válec je vybaven pneumatickým zámkem, který při poklesu tlaku okamžitě zafixuje polohu břemene. U vakuových přísavek jsou rovněž osazeny bezpečnostní ventily pro různý stupeň bezpečností. Alternativně můžeme nabídnout záložní pojistné podpěry nebo mechanické zarážky. Všechna naše zařízení splňují požadavky Směrnice o strojních zařízeních 2006/42/ES.
